¿Qué relación tienen Revit y Robot Structural Analysis?
Estos importantes software están vinculados desde que Autodesk implementó la integración directa entre ellos, es decir, la información fluye entre ambos con bastante precisión sin necesidad de utilizar complementos de terceros. Con Robot podemos hacer el análisis y diseño estructural de modelos analíticos creados en Revit.
¿Qué papel juegan Revit y Robot Structural en el desarrollo de un proyecto estructural?
Podemos decir que muchos profesionales solo relacionan Revit con la arquitectura de un proyecto, pero a medida que el software se ha ido desarrollando, Revit ha avanzado con firmeza en varias direcciones y disciplinas, entre ellas la creación de modelos MEP, de HVAC, análisis de la Eficiencia Energética y por supuesto los modelos Estructurales.
En Revit se puede concebir el proyecto de arquitectura que posteriormente se lleva a Robot, una vez que se tiene el modelo analítico de la obra se analiza y diseña (en Robot) para luego llevar esa información estructural a Revit con bastante precisión. Una vez en Revit podemos modelar cualquier tipo de elemento, incluyendo conexiones metálicas y elementos de concreto con sus respectivas barras de refuerzo.

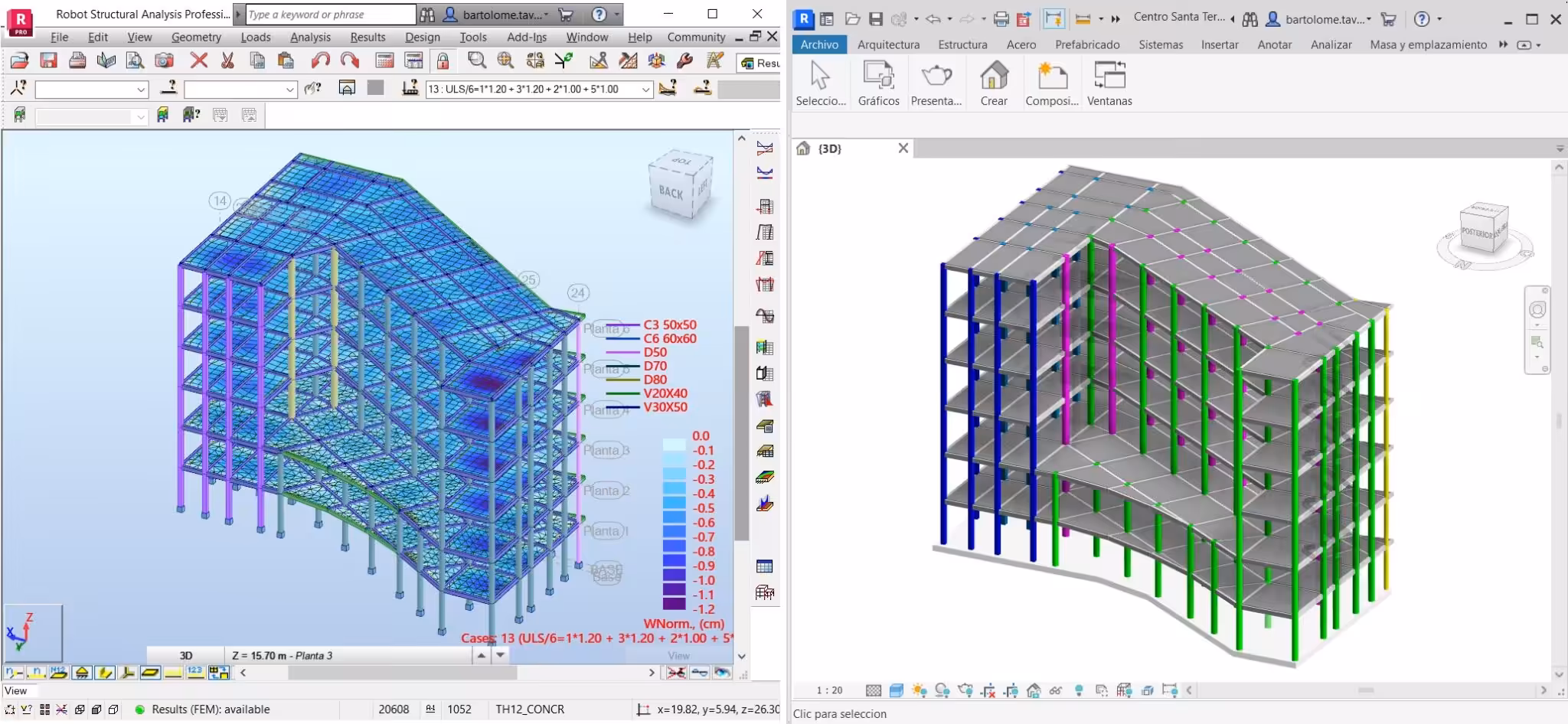

El modelo físico arquitectónico y el modelo analítico/físico de Robot convergen en Revit en perfecta armonía, listos para modificarse importando/exportando o intercambiando información entre sí.
¿Qué tipos de estructuras y elementos estructurales se pueden modelar y diseñar en Revit y Robot?
Vigas, columnas, muros y losas; estos son los elementos que podemos modelar y diseñar usando ambos programas, sin importar el material constructivo. En Revit podemos modelar toda la estructura conformada por dichos componentes y en Robot diseñar cada elemento según el código de diseño que se haya establecido.
Diseño y Detallado de Estructuras de Acero con Revit y Robot.
Una estructura de acero se puede modelar en Revit, luego llevarla a Robot, analizar y diseñar sus elementos para regresar a Revit y continuar con el proceso de detallado, pasando por la verificación y diseño de conexiones metálicas; en Robot podemos diseñar algunas de estas conexiones, y en este software podemos obtener los esfuerzos para diseñar aquellas que requieran un programa más especializado. Los planos de fabricación y montaje los podemos crear con otras herramientas Autodesk como Advance Steel, que se conectan entre sí, con un sólido flujo de trabajo.
Diseño y Detallado de Estructuras de Hormigón con Revit y Robot.
Diversos tipos de estructuras de concreto u hormigón reforzado se pueden diseñar y detallar con ambos programas, en Robot diseñamos cada elemento y su respectivo acero de refuerzo, y en Revit pasamos a la generación de todos los planos y la obtención de cantidades. En lo que se refiere a vigas, columnas, muros y losas ambos programas se integran muy bien. En el caso de tener estructuras irregulares o elementos con volúmenes particulares se puede utilizar la potencia en el diseño de sólidos por elementos finitos de Robot y luego la capacidad de Revit para modelar barras de acero adaptadas a cualquier superficie, volumen o boceto específico.
¿Cuál es la mayor ventaja del uso combinado de estos programas en un proyecto estructural?
La mayor ventaja es la capacidad de crear proyectos realmente construibles, combinando ambas herramientas podemos obtener modelos 3D con elementos perfectamente diseñados e inspeccionar cada unión metálica (tornillos, arandelas, anclajes, perforaciones, holguras, modificaciones de bordes, entre otros) y cada barra de acero en un elemento de concreto reforzado, esto nos permite prevenir y corregir colisiones, así como la visualización de un proceso constructivo eficiente.
