Acción del Sismo en CYPECAD
CYPECAD se posicionó a la vanguardia en la definición de la acción del sismo de forma parametrizada, incorporando la mayor cantidad de reglamentos del continente americano. Sin duda alguna, su forma de definir la «Acción sísmica», como se conoce en la serie de programas de análisis de CYPE Ingenieros, es la más intuitiva del mercado, permitiendo definir valores desde campos con referencias gráficas y citas a cada punto del reglamento seleccionado.
Actualmente CYPECAD cuenta con reglamentos de 37 países, y con dos opciones genéricas que permiten calcular la acción sísmica de cualquier región del mundo.
¿Qué parámetros se definen al incorporar la acción sísmica en CYPECAD?
Esto dependerá del reglamento seleccionado, por ejemplo, para el caso del NSR-10 de Colombia podemos ver:
• Versión del Reglamento (NSR-10 o NSR-98)
• Método de Análisis (Dinámico o Estático)
• Definición del Espectro (Según Norma o definido por el Usuario)
• Fracciones de cargas
• Factor Multiplicador del Espectro
• Definición del Sistema Estructural
• Definición del Tipo de Edificación

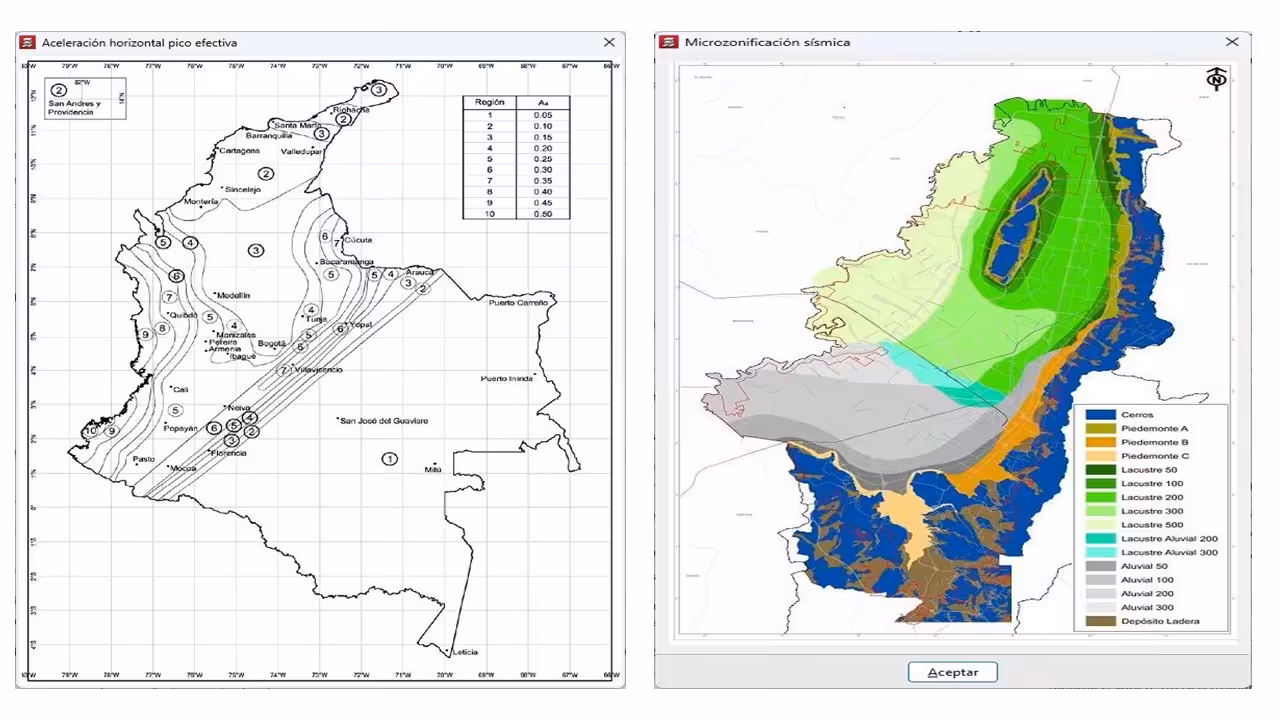

• Zona Sísmica y Microzonificación Sísmica
• Estimación del Período Fundamental de la Estructura
• Valores Límites de las Derivas de Entrepiso
• Valores de los Coeficientes de Estabilidad
• Efectos de la Componente Sísmica Vertical
• Verificación de la Condición del Cortante Basal
• Efectos de Segundo Orden
¿CYPECAD hace la corrección del Cortante Basal?
La respuesta es si, CYPECAD es el único programa del mercado que hace la corrección del cortante en la base o cortante basal de forma automática, ya que tiene todos los valores necesarios para la construcción del espectro de diseño, y los resultados del análisis, en CYPECAD este procedimiento se conoce como «Verificación de la condición de cortante basal»
CYPECAD permite trabajar con 3 opciones para realizar esta verificación, la primera de ellas es fiel al reglamento establecido, la segunda de ellas en función a un porcentaje del cortante, y la tercera es definiendo manual mente los factores de modificación (que tendrías que obtener mediante una herramienta de terceros)
¿Cómo establezco los niveles de diseño al definir la acción sísmica?
En CYPECAD esto se conoce como «Criterio de armado por ductilidad» y se define desde la ventana de datos generales de la obra, donde según el reglamento establecido encontrarás varias opciones, por lo general serán clasificadas según categorías, y tendrás un botón de ayuda que despliega la explicación de cada una de ellas. Acá puedes ver para el caso del Reglamento Americano ASCE 7-16 las categorías A, B, C, y las D,E,F
Resultados del análisis con acción Sísmica
CYPECAD te ofrece estos resultados de varias formas, a través de tablas, a través de un documento explícitamente referenciado a la norma que hayas establecido, y gráficamente mediante vistas 3D y animaciones.
El documento se encuentra en los Listados, y se conoce como «Justificación de la acción sísmica»
A continuación, puedes ver el índice de contenidos de este documento y algunas imágenes referenciales según el reglamento ASCE 7-16
¿Dónde encontrar los resultados de las derivas de entrepiso en CYPECAD?
Esto lo encontrarás en «Desplomes entre plantas debidos a la acción sísmica» en la ventana de Listados:
¿Dónde puedo visualizar las deformadas de cada modo de vibración en CYPECAD?
Desde el espacio de trabajo de Resultados, podrás tener los desplazamientos y deformadas de cada modo de vibración de forma gráfica y con animaciones que lucen de esta manera:
Si quieres aprender sobre esto y mucho más, te invitamos a que te unas a nuestro curso de Análisis, Diseño y Detallado de Edificaciones con CYPECAD
