En la ingeniería civil, la simulación numérica se ha convertido en una herramienta esencial para modelar y analizar estructuras complejas. Uno de los elementos fundamentales en este proceso es el mallado en 3D, el cual traduce un modelo geométrico en una representación matemática apta para resolver ecuaciones mediante el método de elementos finitos (FEM). Un buen mallado no solo asegura la precisión de los resultados, sino que también optimiza los recursos computacionales. En este artículo, exploramos los principales criterios y reglas que deben considerarse al realizar un mallado en 3D.
¿Qué es el mallado y por qué es crucial?
El mallado en 3D consiste en dividir un modelo tridimensional en elementos discretos (cubos, prismas, tetraedros, etc.) que permiten evaluar el comportamiento de la estructura bajo diversas condiciones de carga y restricciones.
Un mallado mal ejecutado puede generar resultados inexactos, inestabilidades numéricas o tiempos de cómputo innecesariamente largos. Por el contrario, un mallado bien diseñado equilibra precisión y eficiencia computacional, ofreciendo resultados confiables sin sobrecargar los recursos.
Reglas de Oro para un Mallado Eficiente y Preciso
- Definir el propósito del análisis
El propósito del análisis dicta la resolución del mallado. Por ejemplo:- Análisis global: Se requiere un mallado más grueso para estudiar el comportamiento general de la estructura.
- Análisis local: Si se busca entender detalles como tensiones en juntas o zonas críticas, se necesitará un mallado más fino.
- Considerar la geometría del modelo
Las zonas complejas con curvas, cambios bruscos o geometrías irregulares requieren una mayor densidad de elementos para capturar con precisión las características. Las regiones planas y uniformes pueden utilizar elementos más grandes. - Aspecto de los elementos
- Relación de aspecto: Idealmente, los elementos deben tener una relación de aspecto cercana a 1 (en 3D, esto implica dimensiones similares en todas las direcciones). Relaciones demasiado altas pueden distorsionar los resultados.
- Forma de los elementos: Preferir elementos regulares (hexaedros) en la medida de lo posible. Los elementos degenerados o extremadamente delgados deben evitarse.

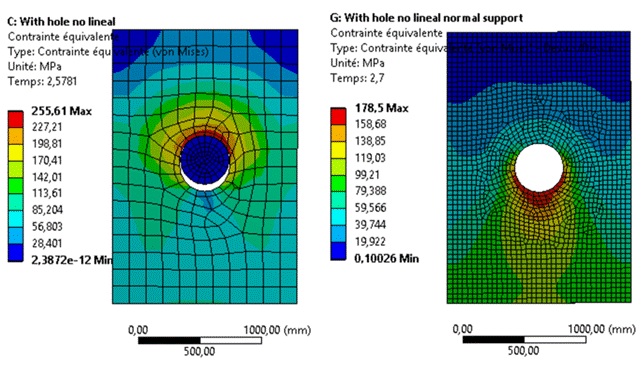

- Refinamiento local
Se recomienda un mallado adaptativo o refinado en áreas de interés, como:- Concentraciones de tensiones.
- Puntos de aplicación de cargas o restricciones.
- Juntas o intersecciones estructurales.
Esto permite un análisis detallado sin aumentar innecesariamente el número total de elementos.
- Continuidad y transición suave
Es fundamental garantizar que los cambios en el tamaño de los elementos sean graduales para evitar inestabilidades numéricas. Transiciones abruptas entre elementos finos y gruesos pueden generar errores en los resultados. - Control del tamaño de los elementos
- Resolución adecuada: Los elementos deben ser lo suficientemente pequeños para capturar las variaciones del campo de tensiones.
- Reglas generales: En zonas críticas, el tamaño de los elementos debe ser menor a 1/10 del menor radio de curvatura.
- Compatibilidad entre elementos
- Si el modelo combina diferentes tipos de elementos (tetraédricos, prismáticos o hexaédricos), es crucial que estos se conecten sin discontinuidades para evitar errores en el cálculo.
Herramientas y software para un mallado eficiente
Hoy en día, diversos programas como ANSYS, Abaqus, o SAP2000 ofrecen herramientas avanzadas de mallado que permiten un control preciso de los criterios mencionados. Además, algunas plataformas incluyen opciones de refinamiento automático basadas en los resultados preliminares, optimizando aún más el proceso.
Errores comunes a evitar
- Mallado excesivo: Aunque un mallado muy fino puede parecer ideal, aumenta innecesariamente los tiempos de cómputo y el costo computacional sin mejorar sustancialmente la precisión en ciertas zonas.
- Ignorar las condiciones de contorno: Si el mallado no respeta las restricciones y cargas del modelo, los resultados no serán representativos.
- Elementos distorsionados: Evitar elementos de formas no estándar o que introduzcan inestabilidades en los cálculos.
Conclusión
El mallado en 3D es tanto un arte como una ciencia. Requiere un balance cuidadoso entre la precisión y la eficiencia, asegurando que el modelo sea lo suficientemente detallado en las áreas críticas sin desperdiciar recursos en regiones menos relevantes. Aplicar estas reglas y criterios ayudará a optimizar el proceso de simulación, brindando resultados confiables y útiles para el diseño y análisis en ingeniería civil.
