En el campo de la ingeniería civil, uno de los factores críticos a considerar en el diseño estructural es la estabilidad de los elementos ante diferentes tipos de cargas y condiciones. Las fallas frágiles, como el pandeo local, global y lateral torsional, representan un riesgo significativo para la seguridad y eficiencia de las estructuras, especialmente cuando no se controlan adecuadamente. Estos fenómenos ocurren de manera súbita y pueden comprometer la resistencia de la estructura de manera severa. En este artículo, exploraremos cómo estas fallas afectan el diseño estructural y los métodos para mitigar sus efectos en proyectos de ingeniería civil.
¿Qué es el Pandeo y por qué es Crítico en el Diseño Estructural?
El pandeo es un fenómeno que ocurre cuando un elemento estructural sometido a compresión se deforma de forma inestable, desviándose de su posición inicial. Aunque el material del elemento puede ser fuerte y resistente, el pandeo se relaciona con la geometría, el tipo de soporte y la esbeltez de la pieza (razón entre longitud y grosor). Dependiendo de cómo se presenta, el pandeo puede clasificarse en tres categorías principales: pandeo local, pandeo global y pandeo lateral torsional.
Las fallas frágiles son particularmente peligrosas porque la deformación ocurre sin aviso previo, lo que puede llevar a un colapso estructural repentino y sin signos visibles de advertencia. A continuación, analizamos cada tipo de pandeo, sus causas y sus efectos en las estructuras.
Pandeo Local: Efecto en los Elementos de Pared Delgada
El pandeo local afecta principalmente a las partes de un perfil estructural de pared delgada, como vigas o columnas hechas de acero, concreto reforzado o materiales compuestos. Este tipo de pandeo sucede cuando una parte específica del elemento, como una pared o un ala, pierde estabilidad debido a la compresión y se deforma independientemente del resto de la sección transversal. Esto puede ocurrir en perfiles tipo I, H o en láminas metálicas, especialmente si son esbeltas.
- Efecto en el diseño: El pandeo local limita la capacidad de carga del elemento y requiere que el ingeniero considere un diseño que minimice la esbeltez de las partes del perfil. Métodos de refuerzo, como la adición de rigideces (refuerzos longitudinales o transversales), pueden ayudar a mitigar este tipo de fallo.
- Ejemplo práctico: En una viga de acero tipo I, el pandeo local de las alas puede disminuir considerablemente su resistencia a la flexión, lo que puede provocar que la viga no soporte la carga prevista.
Pandeo Global: Estabilidad de la Estructura en su Conjunto
El pandeo global se refiere al comportamiento inestable de toda la longitud del elemento sometido a compresión. Este tipo de pandeo afecta a columnas y otros elementos compresivos largos y esbeltos, y se manifiesta cuando estos se deforman lateralmente en toda su longitud debido a una carga de compresión crítica.
- Efecto en el diseño: En el diseño estructural, es fundamental calcular la carga crítica de pandeo para evitar este tipo de fallo. Para reducir el riesgo de pandeo global, se suelen emplear medidas como la disminución de la longitud efectiva de la columna mediante arriostramientos o el aumento de la sección transversal.
- Ejemplo práctico: En una columna larga de concreto o acero de un edificio de varios niveles, el pandeo global puede llevar al colapso del elemento, afectando la estabilidad del sistema estructural en su conjunto.
Pandeo Lateral Torsional: Influencia en Vigas y Elementos Flexionales

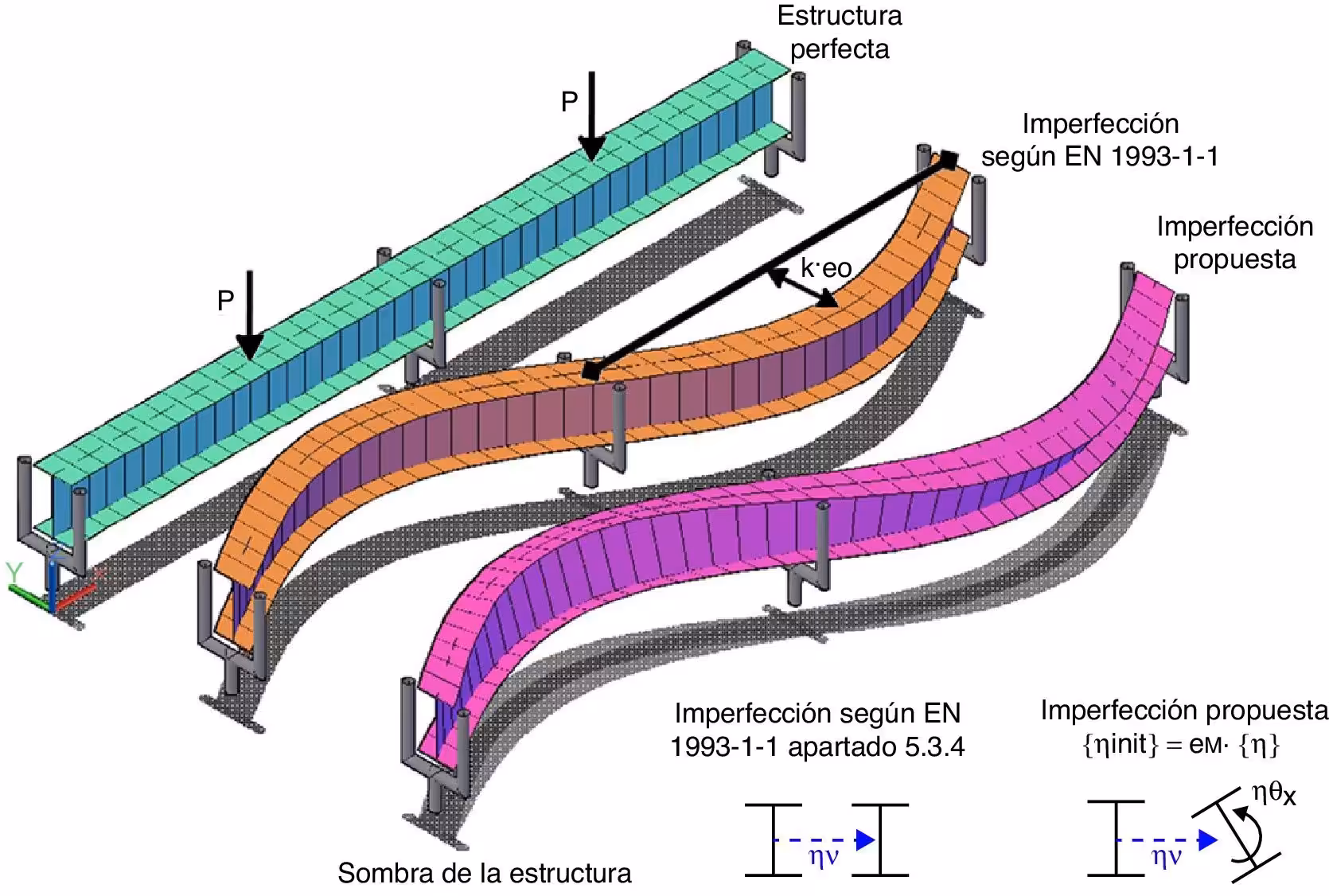

El pandeo lateral torsional ocurre en vigas y elementos que están sometidos a flexión, en particular cuando la relación entre la longitud de la viga y su inercia torsional es alta. En este caso, la viga se deforma lateralmente mientras que sufre una torsión, lo que genera una deformación en doble sentido.
- Efecto en el diseño: Este tipo de pandeo es común en vigas de perfil abierto, como las vigas tipo I o H, que tienen una resistencia torsional baja. Para prevenir el pandeo lateral torsional, los ingenieros recurren al uso de arriostramientos laterales o seleccionan secciones cerradas o perfiles tubulares que ofrezcan una mayor rigidez torsional.
- Ejemplo práctico: Una viga de acero expuesta a grandes momentos de flexión sin soporte lateral adecuado puede sufrir pandeo lateral torsional, comprometiendo la capacidad de carga y la estabilidad de la estructura.
Estrategias de Diseño para Mitigar Fallas Frágiles por Pandeo
La prevención del pandeo y la mitigación de sus efectos en el diseño estructural requieren una comprensión profunda de la geometría y las propiedades del material del elemento en cuestión, así como de las condiciones de carga y soporte. Algunas estrategias comunes en el diseño incluyen:
- Refuerzo y Rigidez: Agregar refuerzos en perfiles de pared delgada ayuda a prevenir el pandeo local.
- Arriostramiento Adecuado: Para elementos esbeltos, el uso de arriostramientos intermedios puede reducir la longitud libre efectiva y, por lo tanto, disminuir el riesgo de pandeo global.
- Selección de Perfiles Cerrados: En el caso de vigas largas y sometidas a grandes momentos de flexión, optar por perfiles cerrados (como tubulares) aumenta la rigidez y previene el pandeo lateral torsional.
Conclusión
En ingeniería civil, el pandeo en sus diferentes formas (local, global y lateral torsional) representa un desafío importante para la estabilidad de las estructuras. Un diseño que tome en cuenta estos riesgos permite optimizar el uso de materiales y garantizar la seguridad y durabilidad de la construcción. La prevención y el control del pandeo a través de estrategias de diseño estructural son esenciales para evitar fallas frágiles que puedan resultar en colapsos repentinos.
Los ingenieros estructurales deben comprender profundamente estos mecanismos de fallo para tomar decisiones informadas en la selección de materiales, geometría y métodos de refuerzo, contribuyendo así a la seguridad y eficiencia en los proyectos de ingeniería civil.
