La programación en Python se ha consolidado como una herramienta clave en la ingeniería estructural, facilitando desde el análisis estructural hasta la automatización de tareas.
Existen diversas librerías especializadas que permiten abordar problemas complejos con precisión y eficiencia. A continuación, exploraremos algunas de las librerías más relevantes para el análisis estructural, automatización de procesos e integración con otras herramientas de software.

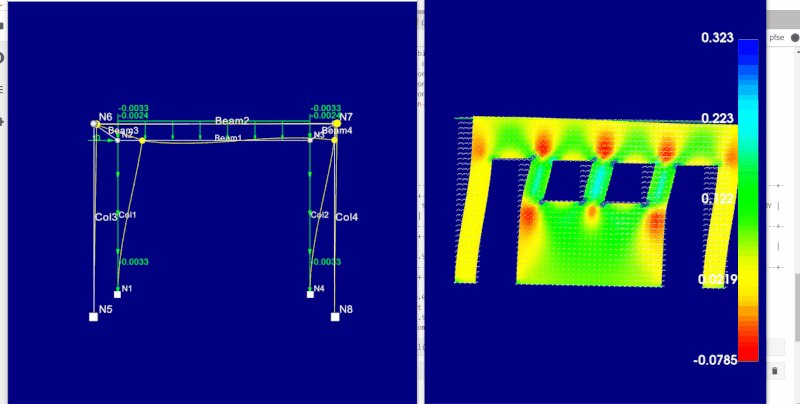

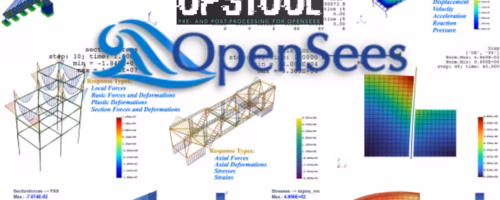

OpenSeesPy: Simulación y Modelado de Estructuras
OpenSeesPy es la interfaz en Python para OpenSees, el software de código abierto ampliamente utilizado para análisis estructural y sísmico. Con esta librería, es posible modelar estructuras en 2D y 3D, realizar análisis estáticos y dinámicos, y simular el comportamiento no lineal de materiales y secciones.
Características destacadas:
- Modelado avanzado de estructuras con materiales y secciones complejas..
- Capacidad para realizar análisis estáticos y dinámicos no lineales.
- Gran comunidad de usuarios y documentación en constante actualización.
- Soporte para análisis de colapso progresivo y comportamiento estructural ante cargas extremas.
- Integración con otras herramientas de postprocesamiento y visualización como opsvis y vfo (Visualization For OpenSees).
PyNite – Análisis Matricial de Estructuras
PyNite es una librería basada en el método de los elementos finitos para el análisis de porticos y armaduras en 2D y 3D. Su enfoque intuitivo y eficiente la convierte en una herramienta ideal para el diseño estructural y la enseñanza de análisis estructural.
Características destacadas:
- Cálculo de desplazamientos, esfuerzos y reacciones de apoyo.
- Soporte para cargas estáticas, dinámicas y análisis de estabilidad estructural.
- Fácil integración con herramientas de visualización y post-procesamiento.
- Solución eficiente mediante métodos matriciales y análisis de rigidez.
Con INESA TECH podrás conocer y potenciar tus prácticas de modelación estructural, utilizando de forma rigurosa los softwares más potentes. Permítenos acompañarte en tu formación profesional con nuestra amplia experiencia en el diseño sismorresistente de estructuras.

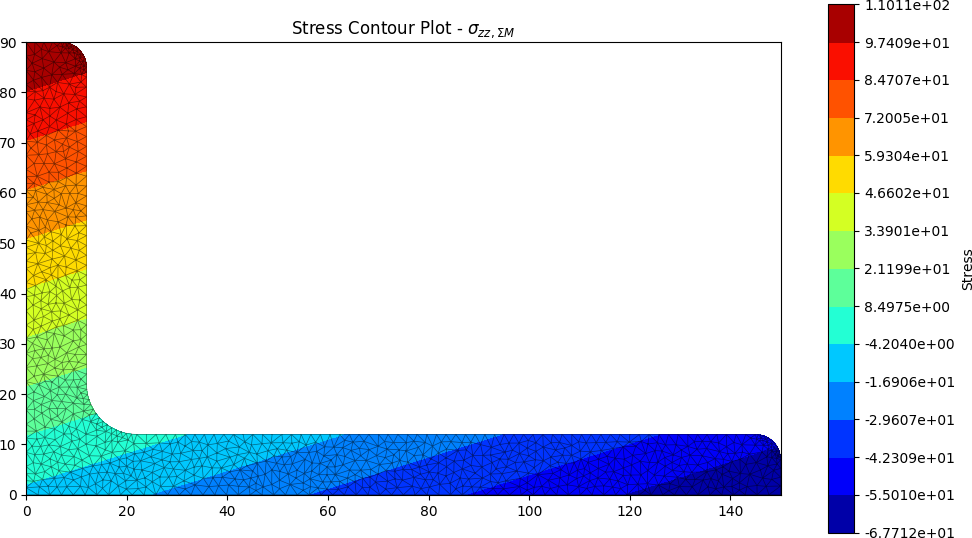

SectionProperties – Cálculo de Propiedades Geométricas de Secciones
sectionproperties permite calcular propiedades geométricas de secciones transversales utilizando un enfoque basado en elementos finitos, facilitando el diseño estructural de perfiles y materiales compuestos.
Permite determinar propiedades geométricas como centroide, momentos de inercia, módulo elástico, radio de giro y más.
Características destacadas:
- Análisis de secciones de cualquier geometría.
- Análisis de secciones con materiales heterogéneos y refuerzos.
- Cálculo y Visualización gráfica de distribuciones de esfuerzos y deformaciones.
- Representación visual de las propiedades seccionales.
ConcreteProperties – Diseño y Análisis de Secciones de Concreto Armado
ConcreteProperties extiende las capacidades de SectionProperties al concreto reforzado, permitiendo el cálculo de diagramas de interacción, momentos-curvatura y modelos constitutivos.
Características destacadas:
- Análisis seccional basado en normativas de diseño estructural.
- Modelado de refuerzo de acero dentro de secciones de concreto.
- Cálculo de capacidad resistente basado en códigos de diseño estructural.
- Evaluación de capacidad de carga y resistencia de elementos de concreto reforzado.
PyQt: Creación de Interfaces Gráficas para Ingeniería
PyQt permite desarrollar aplicaciones gráficas interactivas, facilitando la implementación de herramientas personalizadas para ingeniería estructural y visualización de datos.
Características destacadas:
- Creación de interfaces intuitivas para análisis estructural y post-procesamiento de datos.
- Desarrollo de herramientas de modelado y simulación con interfaces personalizadas.
- Posibilidad de implementar software de análisis estructural sin necesidad de programación avanzada en otros lenguajes.
- Facilidad de desarrollo con diseño modular y escalable.
ObsPy: Procesamiento de Registros Sísmicos
ObsPy es una herramienta avanzada para el análisis y procesamiento de señales sísmicas, utilizada en geotecnia, ingeniería estructural y dinámica de suelos.
Características destacadas:
- Análisis de registros sísmicos en el dominio del tiempo y la frecuencia.
- Procesamiento de acelerogramas para análisis de respuesta estructural.
- Soporte para múltiples formatos de datos sísmicos.
- Aplicaciones en evaluación de estructuras críticas frente a eventos sísmicos
HandCalcs: Generación de Cálculos Estructurales
HandCalcs facilita la presentación de cálculos de ingeniería en formato legible dentro de Jupyter Notebooks, mejorando la documentación técnica y auditoría de cálculos estructurales.
Características destacadas:
- Conversión automática de expresiones matemáticas en formato claro y presentable.
- Integración con Markdown para la generación de informes.
- Generación automática de cálculos paso a paso, ideal para documentación en proyectos estructurales.
Librerías de Inteligencia Artificial en Ingeniería Estructural
El aprendizaje automático y la inteligencia artificial están revolucionando el sector de la ingeniería estructural. Aunque no sean herramientas específicas del análisis estructural, estas librerías permiten optimización y predicción avanzada:
- TensorFlow y PyTorch: Implementación de redes neuronales y aprendizaje profundo.
- Keras: Framework de alto nivel para machine learning.
- OpenCV: Procesamiento de imágenes aplicado a inspección estructural y detección de patologías en edificaciones.
- Scikit-learn: Modelos de clasificación y regresión para análisis de datos estructurales y predicción de fallos.
En una futura publicación, abordaremos en detalle estas herramientas y sus aplicaciones en la ingeniería estructural.
Otras librerías importantes
Además de las librerías principales, hay otras herramientas en Python que pueden ser útiles en tareas específicas:
Anastruct – Análisis de Estructuras en 2D
Anastruct es una herramienta especializada en análisis estructural bidimensional mediante el método de rigidez.
PyAutoCAD – Automatización de Modelado en AutoCAD
PyAutoCAD simplifica la generación y modificación de modelos CAD, permitiendo automatizar tareas repetitivas dentro de AutoCAD.
StructuralCodes – Implementación de Códigos de Diseño
Proporciona ecuaciones normativas para el cálculo y diseño estructural conforme a regulaciones internacionales como el Eurocódigo 2 y el Código Modelo FIB (Federación Interaccional del Hormigón)
PyLaTeX – Generación de Documentos en LaTeX
Permite la creación de documentos técnicos de alta calidad, facilitando la incorporación de ecuaciones y gráficos en informes estructurales.
SfePy – Modelado con Elementos Finitos
SfePy facilita la implementación de análisis estructural basado en elementos finitos, permitiendo modelar sistemas complejos con diversas condiciones de contorno.
LimitStates – Diseño de Elementos Estructurales
LimitStates permite el diseño estructural conforme a normativas de materiales como acero y madera, facilitando la evaluación de resistencia y estabilidad de elementos.
Mantente actualizado en el sector AEC con nuestros Cursos, Especializaciones y Másteres en el ámbito del BIM y las nuevas tecnologías aplicadas a la construcción:
Comentarios finales
El ecosistema de Python ofrece herramientas avanzadas para el análisis estructural, diseño y automatización de procesos. La programación no solo potencia las capacidades analíticas de los ingenieros estructurales, sino que también permite la creación de soluciones innovadoras para los desafíos del sector.
Si aún no has explorado estas herramientas, es el momento de empezar. Prueba cada una de ellas y descubre cómo pueden mejorar tu flujo de trabajo en la ingeniería estructural.
